مشخصات مهم کابل برق آلومینیومی

کابل های برق آلومینیومی به عنوان یکی از اجزای حیاتی زیرساخت های انتقال و توزیع انرژی الکتریکی نقشی کلیدی در صنایع مختلف ایفا می کنند. مهم ترین مشخصات کابل برق آلومینیومی که عملکرد ایمنی و طول عمر آن ها را تعیین می کنند شامل جنس هادی (آلومینیوم) سطح مقطع نوع عایق و روکش ولتاژ نامی جریان مجاز استانداردهای تولید و نصب و شرایط محیطی کاربری هستند.
در ادامه این مقاله به بررسی دقیق این مشخصات و اصول عملکرد اجزای کابل های آلومینیومی می پردازیم و کاربردهای صنعتی استانداردهای بین المللی و فناوری های نوین مرتبط با آن ها را شرح خواهیم داد.

هادی آلومینیومی : قلب تپنده کابل

هادی اصلی ترین جزء کابل برق است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. در کابل های آلومینیومی هادی از جنس آلومینیوم با خلوص بالا ساخته می شود.
انتخاب آلومینیوم به عنوان ماده هادی به دلیل وزن سبک تر قیمت پایین تر و مقاومت به خوردگی مناسب نسبت به مس در بسیاری از کاربردها توجیه اقتصادی و فنی دارد.

کابل‌ های برق با هادی آلومینیومی به دلیل وزن کمتر و قیمت پایین‌تر آلومینیوم گزینه‌ای اقتصادی‌ تر نسبت به کابل‌ های مسی هستند. قیمت کابل برق آلومینیومی به عواملی مانند سطح مقطع نوع عایق تعداد رشته‌ ها و برند تولیدکننده بستگی دارد و معمولاً از کابل‌ های مسی با مشخصات مشابه ارزان‌ تر است.

اصول عملکرد هادی آلومینیومی بر پایه هدایت الکتریکی این فلز است. آلومینیوم با داشتن الکترون های آزاد در ساختار اتمی خود به خوبی جریان الکتریکی را هدایت می کند.
البته هدایت الکتریکی آلومینیوم نسبت به مس کمتر است به این معنی که برای انتقال جریان یکسان سطح مقطع هادی آلومینیومی باید بزرگتر از هادی مسی باشد.

انواع هادی های آلومینیومی از نظر تعداد رشته :

• هادی های مفتولی: از یک رشته آلومینیومی جامد تشکیل شده اند و بیشتر در کابل های با سطح مقطع کوچک و برای مصارف عمومی استفاده می شوند.
• هادی های تابیده : از تابیدن چند رشته آلومینیومی به دور هم تشکیل می شوند و انعطاف پذیری بیشتری نسبت به هادی های مفتولی دارند. این نوع هادی ها در کابل های با سطح مقطع متوسط و بزرگ کاربرد دارند.

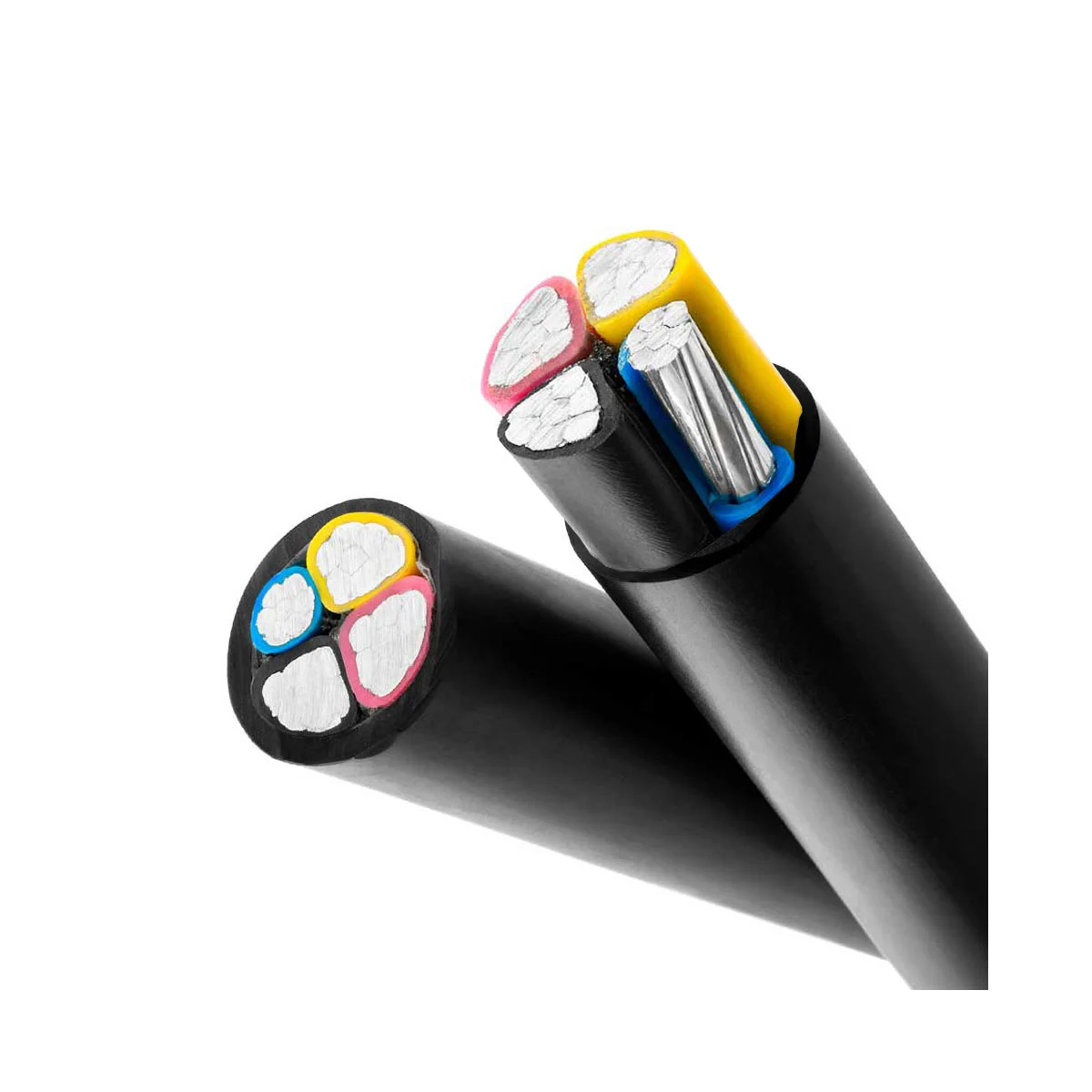

  کابل 4 رشته: کابل‌های 4 رشته با هادی آلومینیومی نوعی از کابل هایی با هادی به هم تابیده شده است که معمولاً برای انتقال برق سه‌فاز به همراه نول استفاده می‌ شوند.
  کاربرد کابل 4 رشته در شبکه‌ های توزیع برق تاسیسات صنعتی و ساختمان‌ های بزرگ است که به جریان و توان بالاتری نیاز دارند.
• هادی های فشرده : نوع پیشرفته ای از هادی های تابیده هستند که با فرآیند فشرده سازی فضای خالی بین رشته ها کاهش یافته و سطح مقطع موثر هادی افزایش می یابد. این امر منجر به افزایش ظرفیت جریان دهی و کاهش ابعاد کابل می شود.

عایق و روکش : محافظت و ایمنی کابل

عایق و روکش دو لایه محافظتی مهم در کابل های برق هستند که وظایف مختلفی از جمله جلوگیری از نشت جریان الکتریکی حفاظت هادی در برابر عوامل محیطی و افزایش ایمنی کابل را بر عهده دارند.

عایق کابل مستقیماً هادی را احاطه کرده و از تماس الکتریکی هادی با محیط اطراف و سایر هادی ها جلوگیری می کند. مواد عایقی مورد استفاده در کابل های آلومینیومی باید دارای خواص دی الکتریک بالا مقاومت الکتریکی مناسب و پایداری حرارتی و شیمیایی باشند. انواع رایج مواد عایقی عبارتند از :

• پلی وینیل کلراید (PVC) : یک ماده عایقی پرکاربرد و مقرون به صرفه با خواص الکتریکی و مکانیکی مناسب برای کاربردهای ولتاژ پایین و متوسط.
• پلی اتیلن (PE) : دارای خواص دی الکتریک عالی و مقاومت رطوبتی بالا مناسب برای کاربردهای ولتاژ بالا و محیط های مرطوب.
• پلی اتیلن کراس لینک شده (XLPE) : نوع بهبود یافته پلی اتیلن با پایداری حرارتی بالاتر و عمر طولانی تر ایده آل برای کاربردهای ولتاژ بالا و دماهای کاری بالاتر.
• لاستیک سیلیکون : دارای انعطاف پذیری بسیار بالا و مقاومت حرارتی عالی مناسب برای کاربردهای خاص در دماهای بسیار بالا یا پایین.

روکش کابل لایه بیرونی کابل است که عایق و هادی را در برابر آسیب های مکانیکی رطوبت مواد شیمیایی اشعه ماوراء بنفش و سایر عوامل محیطی محافظت می کند. مواد روکش معمولاً از جنس PVC PE یا مواد پلیمری مقاوم در برابر شرایط محیطی خاص انتخاب می شوند. روکش ها می توانند دارای خواص اضافی مانند مقاومت در برابر شعله (FR) مقاومت در برابر روغن (OR) یا مقاومت در برابر جونده (AR) نیز باشند.

ولتاژ نامی و جریان مجاز : ظرفیت عملکرد کابل

ولتاژ نامی و جریان مجاز دو مشخصه کلیدی هستند که ظرفیت عملکرد کابل برق را تعیین می کنند.

ولتاژ نامی کابل حداکثر ولتاژ کاری است که کابل می تواند به طور مداوم و ایمن تحمل کند. انتخاب کابل با ولتاژ نامی مناسب با ولتاژ سیستم برق برای جلوگیری از تخریب عایق و بروز حوادث الکتریکی بسیار مهم است. ولتاژ نامی کابل ها معمولاً بر حسب ولت (V) یا کیلوولت (kV) بیان می شود و بر روی بدنه کابل درج می گردد.

جریان مجاز کابل حداکثر جریان الکتریکی است که کابل می تواند به طور مداوم و بدون افزایش دمای بیش از حد مجاز از خود عبور دهد. جریان مجاز کابل به عوامل مختلفی از جمله سطح مقطع هادی نوع عایق روش نصب دمای محیط و آرایش کابل ها بستگی دارد. .

برترین برندهای کابل برق آلومینیومی

• سیمکو
• خراسان افشارنژاد
• البرز الکتریک نور
• سیمکو
• همدان

در مقایسه با سایر برندهای مطرح کابل برق آلومینیومی خراسان افشارنژاد به دلیل سابقه طولانی و کیفیت مناسب محصولاتش در بازار ایران شناخته شده است. قیمت سیم و کابل خراسان معمولاً در رده میانی قرار دارد به این معنی که ممکن است کمی گران‌ تر از برندهای ارزان‌تر اما ارزان‌ تر از برخی برندهای با کیفیت‌ تر باشد.
این شرکت با ارائه طیف وسیعی از محصولات تلاش می‌کند تا نیازهای مختلف بازار را پوشش دهد و تعادل خوبی بین قیمت و کیفیت ایجاد کند.

استانداردهای بین المللی و ملی : تضمین کیفیت و ایمنی

استانداردهای بین المللی و ملی نقش حیاتی در تضمین کیفیت ایمنی و عملکرد قابل اعتماد کابل های برق آلومینیومی ایفا می کنند. این استانداردها مشخصات فنی روش های آزمون الزامات ایمنی و دستورالعمل های نصب کابل ها را تعریف می کنند.

برخی از استانداردهای بین المللی مهم در زمینه کابل های برق آلومینیومی عبارتند از :

• IEC (کمیسیون بین المللی الکتروتکنیک) : مجموعه ای جامع از استانداردها برای تجهیزات الکتریکی و الکترونیکی از جمله کابل های برق. استانداردهای IEC به طور گسترده در سراسر جهان پذیرفته شده اند.
• ASTM (انجمن آمریکایی آزمایش و مواد) : استانداردهایی برای مواد محصولات سیستم ها و خدمات مختلف از جمله کابل های برق. استانداردهای ASTM به ویژه در آمریکای شمالی و برخی کشورهای دیگر معتبر هستند.
• BS (موسسه استاندارد بریتانیا) : استانداردهای ملی بریتانیا که در سطح بین المللی نیز مورد استفاده قرار می گیرند.

در سطح استانداردهای ملی هر کشور ممکن است استانداردهای خاص خود را برای کابل های برق داشته باشد که معمولاً بر اساس استانداردهای بین المللی تدوین می شوند و با شرایط و الزامات محلی سازگار می شوند. در ایران استانداردهای ISIRI (موسسه استاندارد و تحقیقات صنعتی ایران) در زمینه کابل های برق وجود دارد که تولیدکنندگان و مصرف کنندگان باید از آن ها پیروی کنند.

رعایت استانداردها در تولید و نصب کابل های برق آلومینیومی اطمینان از عملکرد صحیح و ایمن سیستم های برق کاهش خطرات ناشی از حوادث الکتریکی و افزایش طول عمر تاسیسات الکتریکی را به همراه دارد.

تکنولوژی های پیشرفته در کابل های آلومینیومی

صنعت کابل سازی به طور مداوم در حال پیشرفت است و تکنولوژی های نوین به بهبود عملکرد کاهش وزن افزایش طول عمر و کارایی کابل های آلومینیومی کمک می کنند. برخی از تکنولوژی های پیشرفته در این زمینه عبارتند از :

• هادی های آلومینیومی با استحکام بالا (High Strength Aluminum Alloys) : استفاده از آلیاژهای آلومینیومی با استحکام مکانیکی بالاتر امکان کاهش سطح مقطع هادی و در نتیجه کاهش وزن و ابعاد کابل را فراهم می کند بدون آنکه ظرفیت جریان دهی کابل کاهش یابد.
• عایق های نانوکامپوزیتی : به کارگیری مواد نانوکامپوزیتی در عایق کابل ها خواص دی الکتریک مقاومت حرارتی و مکانیکی عایق را بهبود می بخشد و عمر کابل را افزایش می دهد.
• کابل های فوق رسانا (Superconducting Cables) : اگرچه هنوز در مراحل اولیه توسعه هستند کابل های فوق رسانا بر پایه مواد ابررسانا پتانسیل انتقال جریان های بسیار بالا با تلفات انرژی بسیار کم را دارند. استفاده از مواد ابررسانای آلومینیومی می تواند در آینده تحولی بزرگ در صنعت انتقال و توزیع برق ایجاد کند.
• سیستم های پایش آنلاین کابل (Online Cable Monitoring Systems) : استفاده از حسگرها و سیستم های پایش آنلاین برای نظارت بر وضعیت کابل ها تشخیص زودهنگام عیوب و جلوگیری از خرابی های ناگهانی امکان افزایش قابلیت اطمینان و کاهش هزینه های نگهداری شبکه های برق را فراهم می کند.

کاربردهای صنعتی کابل های برق آلومینیومی

کابل های برق آلومینیومی به دلیل مزایای خود از جمله وزن سبک قیمت مناسب و مقاومت به خوردگی در صنایع مختلف کاربردهای گسترده ای دارند. برخی از صنایع کلیدی که از کابل های آلومینیومی استفاده می کنند عبارتند از :

• صنعت ساختمان و مسکن : کابل های آلومینیومی به طور گسترده در سیم کشی داخلی ساختمان ها سیستم های روشنایی و برق رسانی تجهیزات برقی خانگی و تجاری مورد استفاده قرار می گیرند.
• صنعت انتقال و توزیع برق : در شبکه های انتقال و توزیع برق کابل های آلومینیومی هوایی و زمینی برای انتقال انرژی الکتریکی از نیروگاه ها به پست های برق و سپس به مصرف کنندگان استفاده می شوند. به دلیل وزن سبک تر نصب و نگهداری کابل های آلومینیومی هوایی نسبت به کابل های مسی آسان تر و کم هزینه تر است.
• صنعت خودرو : در صنعت خودروسازی کابل های آلومینیومی به دلیل وزن سبک تر به کاهش وزن خودرو و بهبود راندمان سوخت کمک می کنند. این کابل ها در سیستم های برق رسانی خودرو سیستم های روشنایی سیستم های صوتی و سایر تجهیزات الکترونیکی خودرو کاربرد دارند.
• صنعت هوافضا : در صنعت هوافضا وزن تجهیزات از اهمیت حیاتی برخوردار است. کابل های آلومینیومی به دلیل وزن سبک در هواپیماها فضاپیماها و ماهواره ها برای برق رسانی و انتقال سیگنال های الکتریکی استفاده می شوند.
• صنعت انرژی های تجدیدپذیر : در نیروگاه های خورشیدی و بادی کابل های آلومینیومی برای انتقال برق تولیدی از پنل های خورشیدی و توربین های بادی به اینورترها و شبکه های برق مورد استفاده قرار می گیرند. مقاومت به خوردگی آلومینیوم آن را برای استفاده در محیط های باز و شرایط آب و هوایی مختلف مناسب می سازد.
• صنعت نفت و گاز و پتروشیمی : در صنایع نفت گاز و پتروشیمی کابل های آلومینیومی مقاوم در برابر مواد شیمیایی و شرایط سخت محیطی برای برق رسانی به تجهیزات فرآیندی سیستم های کنترل و ابزار دقیق استفاده می شوند.

نکات فنی مهم در انتخاب و نصب کابل آلومینیومی

انتخاب و نصب صحیح کابل های آلومینیومی برای اطمینان از عملکرد ایمن و طولانی مدت سیستم های برق بسیار حائز اهمیت است. در اینجا به برخی از نکات فنی مهم اشاره می شود :

• انتخاب سطح مقطع مناسب : محاسبه دقیق جریان مورد نیاز و انتخاب سطح مقطع کابل بر اساس جریان مجاز و افت ولتاژ مجاز از گرم شدن بیش از حد کابل و کاهش بازدهی سیستم جلوگیری می کند. برای کابل های آلومینیومی به دلیل هدایت الکتریکی کمتر نسبت به مس سطح مقطع باید متناسب با آن انتخاب شود.
• اتصالات مناسب : اتصالات کابل های آلومینیومی باید به درستی و با استفاده از اتصالات مخصوص آلومینیوم انجام شود. استفاده از اتصالات نامناسب می تواند منجر به خوردگی گالوانیکی بین آلومینیوم و فلزات دیگر افزایش مقاومت اتصال و گرم شدن نقطه اتصال شود. استفاده از خمیرهای آنتی اکسیدان در اتصالات آلومینیومی توصیه می شود.
• رعایت استانداردهای نصب : نصب کابل ها باید مطابق با استانداردهای ملی و بین المللی و دستورالعمل های سازنده کابل انجام شود. رعایت شعاع خمش مجاز روش های مهار و بست زنی مناسب و جلوگیری از آسیب های مکانیکی به کابل در حین نصب از اهمیت بالایی برخوردار است.
• محافظت در برابر خوردگی : در محیط های خورنده باید اقدامات لازم برای محافظت کابل های آلومینیومی در برابر خوردگی انجام شود. استفاده از روکش های مقاوم در برابر خوردگی عایق بندی مناسب اتصالات و استفاده از کابل های مدفون در خاک با پوشش محافظ می تواند از خوردگی کابل جلوگیری کند.
• بازرسی و نگهداری دوره ای : بازرسی و نگهداری دوره ای کابل های برق آلومینیومی از جمله بررسی اتصالات عایق و روکش کابل و انجام تست های الکتریکی به شناسایی زودهنگام عیوب و جلوگیری از خرابی های ناگهانی کمک می کند.

نتیجه گیری

کابل های برق آلومینیومی به عنوان یک جایگزین مناسب و اقتصادی برای کابل های مسی نقش مهمی در صنایع مختلف ایفا می کنند. شناخت مشخصات مهم کابل های آلومینیومی از جمله جنس هادی عایق روکش ولتاژ نامی جریان مجاز و استانداردهای مربوطه برای انتخاب نصب و بهره برداری صحیح از این کابل ها ضروری است.
تکنولوژی های پیشرفته به طور مداوم در حال بهبود عملکرد و کارایی کابل های آلومینیومی هستند و کاربردهای آن ها را گسترش می دهند. با رعایت نکات فنی و استانداردهای مربوطه می توان از مزایای کابل های آلومینیومی به طور کامل بهره مند شد و سیستم های برق ایمن و قابل اعتمادی را ایجاد نمود.

پرسش و پاسخ متداول

۱. آیا کابل آلومینیومی به اندازه کابل مسی رسانایی دارد؟

خیر رسانایی الکتریکی آلومینیوم حدود ۶۱ درصد رسانایی مس است. به عبارت دیگر برای انتقال جریان الکتریکی مشابه کابل آلومینیومی باید سطح مقطع بزرگتری نسبت به کابل مسی داشته باشد.

۲. مزایای اصلی استفاده از کابل آلومینیومی نسبت به کابل مسی چیست؟

مزایای اصلی کابل آلومینیومی عبارتند از :

• وزن سبک تر : آلومینیوم حدود یک سوم وزن مس را دارد که باعث سهولت نصب و کاهش هزینه های حمل و نقل می شود.
• قیمت پایین تر : آلومینیوم معمولاً ارزان تر از مس است که منجر به کاهش هزینه های کلی سیستم برق می شود.
• مقاومت به خوردگی : آلومینیوم در برابر خوردگی مقاوم تر از مس است به ویژه در محیط های خشک و غیر آلوده.

۳. در چه مواردی استفاده از کابل آلومینیومی توصیه نمی شود؟

استفاده از کابل آلومینیومی در موارد زیر ممکن است توصیه نشود :

• محیط های با رطوبت بالا و آلودگی شدید : در این محیط ها احتمال خوردگی آلومینیوم افزایش می یابد.
• کاربردهای با جریان بسیار بالا و افت ولتاژ حساس : به دلیل رسانایی کمتر آلومینیوم افت ولتاژ در کابل های آلومینیومی بیشتر از کابل های مسی با همان سطح مقطع است.
• اتصالات مکانیکی پیچیده و مکرر : آلومینیوم نسبت به مس نرم تر است و ممکن است در اتصالات مکانیکی پیچیده و مکرر دوام کمتری داشته باشد.

امیدوارم این مقاله جامع و مفید واقع شده باشد. در صورت داشتن هرگونه سوال دیگر خوشحال می شوم پاسخگو باشم.
