دکل مهاری (Guyed Tower) :
دکل مهاری (Guyed Tower) یا همچنین به آن دکل میان اندازی (Guyed Mast) نیز گفته می‌شود، یک سازه عمودی بلند و باریک است که برای حفظ پایداری خود به کمک سیم‌های مهاری (Guy wires) نیاز دارد. سیم‌های مهار در نصب دکل g35 نقش بسیار مهمی را ایفا می‌کنند. این سیم‌ها برای مهار و نگهداری دکل‌ها در موقعیت‌های عمودی و جلوگیری از تحرک و تغییر موقعیت غیرمطلوب دکل‌ها استفاده می‌شوند.
سیم مهار در دکل مهاری g45، یک سیم یا کابل است که برای مهار و نگهداری دکل در موقعیت عمودی استفاده می‌شود. این سیم به نقاط استراتژیک دکل و به زمین متصل می‌شود و تحمل بارهای جانبی مانند باد و لرزش را افزایش می‌دهد. سیم مهار با ایجاد استحکام و پایداری در دکل، از جابجایی و تغییر موقعیت غیرمطلوب دکل جلوگیری می‌کند. همچنین، سیم مهار به عنوان یک سیستم توزیع بار عمل می‌کند و بارهای وارده را به طور مناسب به ساختار دکل توزیع می‌کند.
دکل مهاری، همانطور که توضیح داده شد، از چند قسمت تشکیل می‌شود. بیس دکل (Base)، که معمولاً یک صفحه فلزی است، با استفاده از انکر بولت‌ها (Anchor Bolts) در فندانسیون (Foundation) ساخته شده از بتن قرار می‌گیرد. این صفحه به صورت پیچ شده به صفحه بیس (Base Plate) متصل می‌شود. سکشن‌های سازه دکل مهاری (Structural Sections) از موادی مانند لوله‌های فلزی و میلگردها تشکیل شده‌اند و عموماً به صورت مثلثی با استفاده از اتصالاتی مانند زیک‌زاک (Zigzag) در طول آنها متصل می‌شوند.
این سکشن‌ها با پوشش گالوانیزه (Galvanized Coating) محافظت شده‌اند که مقاومت لازم در برابر عوامل محیطی مانند باران، برف و خوردگی را دارند. سیم‌های مهاری (Guy Wires) نیز از چندین مفتول با روکش مخصوصی که به طرز خاصی بافته شده است تشکیل شده‌اند تا استحکام لازم در برابر نیروهای کششی و تنشی محیطی را داشته باشند. سیم‌های مهار به دکل مهاری متصل می‌شوند و تنش لازم را در آن ایجاد می‌کنند تا سازه را در جای خود نگه دارند و پایداری آن را تضمین کنند.

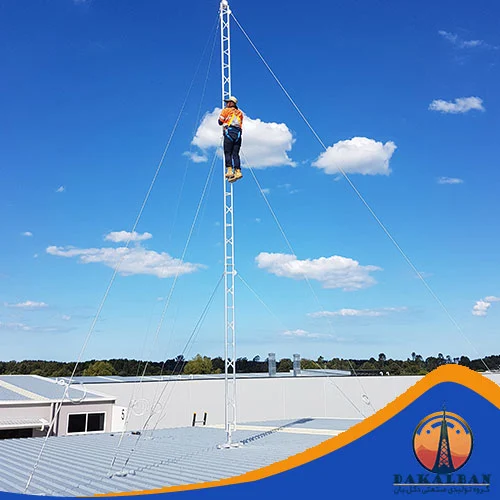

هزینه ی خرید و نصب کردن یک دکل چقدر است هزینه خرید و نصب یک دکل مهاری ممکن است متفاوت باشد و بسته به عوامل مختلفی مانند اندازه و ارتفاع دکل، مواد استفاده شده، محل نصب و هزینه‌های مربوط به نصب و زیرساخت‌های مورد نیاز، متغیر باشد. همچنین، قیمت‌ها و هزینه‌ها در مناطق مختلف و با توجه به شرایط محلی نیز ممکن است متفاوت باشد.
به طور کلی، هزینه خرید دکل مهاری متغیر است و بسته به نوع و ابعاد دکل و ویژگی‌های فنی آن، می‌تواند در محدوده چند صد دلار تا چند هزار دلار باشد. در مورد هزینه نصب، نیز بسته به پیچیدگی و طول زمان نصب، نیاز به تجهیزات خاص، مشخصات محل نصب و نیازهای دیگر، هزینه‌ها متغیر است. معمولاً قیمت دکل مهاری و هزینه نصب آن معمولاً یک قسمت قابل توجه از کل هزینه می‌باشد.برای دقیقتر و مشاوره‌ی مالی و فنی دقیقتر، توصیه می‌شود با پشتیبانی تماس بگیرید و نیازها و شرایط خود را با آنها مطرح کنید تا بهترین تخمین هزینه را برای شرایط خاص خودتان دریافت کنید.
چرا دکل های مهاری؟
دکل‌های مهاری برای استفاده در صنایع مختلف دارای مزایا و کاربردهای زیادی هستند. این دکل‌ها به دلیل وزن کم، سهولت نصب و قیمت اقتصادی، مورد توجه قرار می‌گیرند و می‌توانند در مکان‌هایی که امکان نصب سیم‌های مهاری با زاویه مناسب وجود دارد، استفاده شوند. غالباً در شبکه‌های تلفن همراه، شبکه‌های بی‌سیم و شبکه‌های رایانه‌ای برای نصب آنتن‌ها و تجهیزات رادیویی مورد استفاده قرار می‌گیرند. همچنین، دکل‌های مهاری قابلیت نصب بر روی سازه‌های ساختمانی، پشت بام منازل، ادارات و سوله‌های صنعتی را دارا هستند.
در مناطق شهری، با نصب دکل بر روی سازه که خود عامل افزایش ارتفاع دکل است، مزیت بسیار خوبی برای نصب آنتن و تجهیزات رادیویی و بی‌سیم در ارتفاع بالا به دست می‌آید. اگر دکل‌ها روی زمین نصب شوند، نیاز به فضای زیادی برای نصب سیم‌های مهاری دارند. با توجه به سبکی وزن آنها، قیمت آنها کمتر از دکل‌های دیگر است و نصب آنها ساده و هزینه‌بر است و سرعت نصب آنها بسیار بالاست. با این حال، باید توجه داشت که نیاز به بستر مناسبی برای نصب دکل‌های مهاری به عنوان فونداسیون وجود دارد و باید ارتفاع و مکان نصب آنها را در نظر گرفت.
دکل‌های مهاری روی پشت بام‌ها نصب می‌شوند و هر ۹ یا ۶ متر با استفاده از سیم‌های مهار فولادی از سه جهت با زاویه ۱۲۰ درجه مهار می‌شوند. دکل‌های مهاری از تعدادی سکشن ۳ متری تشکیل شده‌اند که بر روی یکدیگر قرار گرفته‌اند و هر سکشن شامل یک بدنه لوله‌ای و اتصالات میلگردی است که از طریق جوش CO2 به یکدیگر متصل شده‌اند. سکشن‌ها (قطعات ۳ متری) به شکل مثلثی طراحی شده‌اند و هر سکشن دارای ۸ ردیف پله است که برای افزایش مقاومت و استحکام دکل و همچنین راحتی در صعود از آن طراحی شده است.
انواع دکل های مهاری
به طور کلی انواع دکل‌های مهاری به شرح زیر هستند:دکل های مهاری سه وجهی و چهار وجهی
دکل‌های مهاری سه وجهی:
دکل‌های مهاری سه وجهی یا همان تری‌پایه، دکل‌هایی هستند که دارای سه نقطه مهار هستند و به عنوان سازه‌های پایه استفاده می‌شوند. این دکل‌ها از سه ستون اصلی تشکیل شده‌اند که در سطح زمین به هم متصل می‌شوند و در بالای آنها متصل به هم می‌شوند تا به شکل مثلثی کامل شکل گیرند.
ستون‌های دکل مهاری سه وجهی اغلب از فولاد یا بتن ساخته می‌شوند و با استفاده از مهارها و قرار دادن تجهیزات روی دکل، استحکام و پایداری آنها تضمین می‌شود. این نوع دکل‌ها به دلیل استحکام بالا و قابلیت حمل بار بزرگ، در برخی موارد از جمله برج‌های مخابراتی، برج‌های رادیویی و توربین‌های بادی استفاده می‌شوند.
دکل‌های مهاری چهار وجهی:
دکل‌های مهاری چهار وجهی، یا همان چهارپایه، دکل‌هایی هستند که دارای چهار نقطه مهار هستند و شکل هندسی آنها به صورت مربع یا مستطیل است. این دکل‌ها از چهار ستون اصلی تشکیل شده‌اند که در سطح زمین به هم متصل می‌شوند و در بالای آنها متصل به هم می‌شوند تا به شکل چهارضلعی کامل شکل گیرند. ستون‌های دکل مهاری چهار وجهی نیز معمولاً از فولاد یا بتن ساخته می‌شوند و با استفاده از مهارها و قرار دادن تجهیزات روی دکل، استحکام و پایداری آنها تضمین می‌شود.
دکل‌های مهاری چهار وجهی به دلیل استحکام بالا و قابلیت حمل بارهای بزرگ، در برخی موارد از جمله برج‌های مخابراتی، برج‌های رادیویی، برج‌های تلویزیونی و برج‌های بادی استفاده می‌شوند. این نوع دکل‌ها به دلیل ساختار چهارپایه و استحکام بالا، معمولاً برای نصب تجهیزات سنگین و بارهای بزرگی مانند آنتن‌های بزرگ، دستگاه‌های پخش صوتی و تصویری، وسایل ارتباطی و سایر تجهیزات استفاده می‌شوند.
دکل های مهاری سه وجهی و چهار وجهی
دکل‌های مهاری به طور عمومی به دو دسته اصلی مثلثی و مربعی تقسیم می‌شوند. این دسته‌بندی بر اساس شکل هندسی ستون‌های اصلی دکل انجام می‌شود. دکل‌های مهاری سه وجهی به شکل مثلث ساخته می‌شوند و دارای سه ستون اصلی هستند که در سطح زمین به هم متصل شده و در بالای آنها متصل به هم می‌شوند تا به شکل مثلثی کامل شکل گیرند. این نوع دکل‌ها عموماً برای تجهیزات کوچکتر و بارهای سبک‌تر استفاده می‌شوند.
دکل‌های مهاری چهار وجهی به شکل مربع ساخته می‌شوند و دارای چهار ستون اصلی هستند که در سطح زمین به هم متصل شده و در بالای آنها متصل به هم می‌شوند تا به شکل چهارضلعی کامل شکل گیرند. این نوع دکل‌ها قابلیت حمل بارهای بزرگتر را دارا بوده و برای تجهیزات سنگین‌تر استفاده می‌شوند.
در مورد سری‌هایی مانند G35، G45، G55 و G80 که اشاره کردید، این‌ها معمولاً به نام سری دکل‌های مهاری از شرکت ROHN اشاره دارند. این سری‌ها میزان قدرت و ظرفیت حمل متفاوتی دارند و بر اساس نیاز و بار مورد نظر می‌توان از آنها استفاده کرد.
حرف G در مقابل عدد در دکل مهاری نشان دهنده قاعده دکل می‌باشد. به طور مثال، در دکل G35، عدد 35 نشان دهنده فاصله بین لوله‌های اصلی دکل است که در این مورد برابر با 35 سانتیمتر است. به همین ترتیب، در دکل G45، فاصله بین لوله‌های اصلی دکل برابر با 45 سانتیمتر است. این نامگذاری با استفاده از حرف G و عدد، مشخصات فنی مهمی از قبیل فاصله لوله‌ها را برای دکل مهاری بیان می‌کند.
دکل های مهاری سری G
دکل های مهاری سری G با استفاده از سکشن هایی ساخته می‌شوند که با جوش CO2 توسط لوله و میلگرد تشکیل می‌شوند. اندازه این سکشن ها حدوداً ۳ متر است، یعنی هر سکشن دکل حدوداً ۳ متر طول دارد. دکل های مهاری سری G بر اساس ارتفاع و بارگذاری مورد نیاز دکل، از لوله به قطر ۳ اینچ با ضخامت ۲ میلیمتر و میلگرد ساده به سایز ۸ یا ۱۰ ساخته می‌شوند. این مواد به عنوان قسمت اصلی دکل استفاده می‌شوند و بر اساس نیازهای محاسباتی و استانداردهای مربوطه تعیین می‌شوند.
لازم به ذکر است که این مشخصات برای دکل های مهاری سری G به طور کلی بیان شده‌اند و ممکن است در مورد دکل های خاص و تولیدکننده های مختلف، مشخصات دقیق تر و متفاوت تعریف شود. بنابراین، بهتر است با تولیدکننده یا فروشنده مربوطه تماس بگیرید تا مشخصات دقیق و جزئیات فنی را بررسی کنید.
مزیت ها و معایب دکل های مهاری
دکل‌های مهاری مزایا و معایب خود را دارند. در زیر به برخی از مزایا و معایب این نوع دکل‌ها اشاره می‌کنم:
مزایا دکل های مهاری:
- 1. استفاده بهینه از فضا: دکل‌های مهاری، به دلیل ساختار مهاری خود، از فضای کمتری نسبت به دکل‌های سلف ساپورت استفاده می‌کنند. این امر در مکان‌هایی با محدودیت فضایی مفید است.
- 2. استحکام و پایداری: دکل‌های مهاری به دلیل سیستم مهار و اتصالات محکم، استحکام و پایداری بالایی دارند. آنها قادرند بارهای زنده و باد را به خوبی تحمل کنند و در برابر ارتعاشات و نیروهای جانبی مقاومت کنند.
- 3. قابلیت تنظیم: دکل‌های مهاری می‌توانند با تغییر در طول سیم‌های مهاری یا تنظیم فونداسیون، ارتفاع آنها را تنظیم کرده و به نیازهای مختلف پروژه سازگار شوند.
- 4. هزینه کمتر: از جمله مزیت‌های دکل‌های مهاری، هزینه کمتر نسبت به دکل‌های سلف ساپورت است. طراحی و ساخت ساده تر این دکل‌ها می‌تواند هزینه‌های تولید و نصب را کاهش دهد.
معایب دکل های مهاری:
- 1. نیاز به فضای بزرگتر: برخلاف مزیت استفاده بهینه از فضا، دکل‌های مهاری نیازمند فضای بزرگتری نسبت به دکل‌های خود ایستا هستند. این ممکن است در برخی مکان‌ها محدودیت‌هایی را ایجاد کند.
متعلقات دکل های مهاری
استفاده از متعلقات و لوازم جانبی مناسب در نصب دکل مهاری بسیار ضروری است. این متعلقات نقش بسیار مهمی در استحکام و پایداری دکل ایفا می‌کنند. با استفاده از متعلقات درست، امکان ایجاد ساختاری قوی و استحکام بالا برای دکل‌های مهاری فراهم می‌شود. همچنین،میتوانید مقاله متعلقات دکل مهاری یا تجهیزات دکل مهاری مطالعه کنید در این مقاله به طور کامل در مورد نقش هر کدام از قطعات توضیحات مفصلی داده ایم. متعلقات دکل مهاری شامل اجزا و قطعاتی است که برای نصب و بهبود عملکرد دکل مهاری استفاده می‌شوند. در زیر توضیحاتی درباره برخی از این متعلقات آورده شده است:
- 1. سیم مهاری: سیم مهاری برای تثبیت دکل به زمین و جلوگیری از حرکت غیرمجاز آن استفاده می‌شود. این سیم‌ها باید با استحکام کافی و با رعایت استانداردهای ایمنی نصب شوند.
- 2. انکر بولت ها: انکر بولت‌ها برای نصب دکل به سازه‌ها و سطوح دیگر استفاده می‌شوند. آنها با استفاده از پیچ و مهره یا سیستم‌های قفلی به دکل متصل می‌شوند.
- 3. بیس پلیت ها: بیس پلیت‌ها در زیر دکل قرار می‌گیرند و برای توزیع وزن دکل و جلوگیری از فرو رفتن آن در زیرساخت استفاده می‌شوند. این پلیت‌ها باید از جنس مقاوم و استحکام بالا باشند.
- 4. گوشواره دکل: گوشواره‌ها برای اتصال سیم‌های مهاری به دکل استفاده می‌شوند. آنها باید به گونه‌ای طراحی شوند که سیم‌ها به صورت ایمن و محکم به دکل متصل شوند.
- 5. پیچ و مهره برای اتصال: پیچ و مهره‌ها برای اتصال قطعات مختلف دکل به یکدیگر استفاده می‌شوند. آنها باید مقاوم و سازگار با قطعات دکل باشند تا اتصالات محکم و پایداری فراهم شود.
- 6. مهارکش‌های دکل: مهارکش‌ها برای کشیدن و مهار سیم‌های مهاری استفاده می‌شوند. آنها باید قدرت کشش کافی داشته باشند و به دکل و سیم‌های مهاری بچسبند تا جایگاه صحیح را حفظ کنند.
- 7. کمربند دکل: کمربند دکل یا تسمه مهار برای محل اتصال سیم مهار به بدنه دکل استفاده می‌شود. این تسمه‌ها معمولاً از جنس فولادی یا نایلون ساخته می‌شوند و استحکام مهار را تقویت می‌کنند.
- 8. تاج دکل: تاج دکل آخرین قطعه نصب شده در بالاترین نقطه دکل است که معمولاً سیستم روشنایی و صاعقه گیر بر روی آن نصب می‌شود. تاج دکل به عنوان نشانگر بالاترین نقطه دکل عمل می‌کند و برای ایجاد استحکام و ایمنی بیشتر استفاده می‌شود.
- 12. پیچ و مهره مصرفی: پیچ و مهره‌های مصرفی برای اتصال براکت به صفحه و اتصال مقاطع دکل به یکدیگر استفاده می‌شوند. این قطعات با استفاده از مهره و پیچ در محل موردنظر نصب می‌شوند و استحکام دکل را تقویت می‌کنند.
این تنها برخی از متعلقات دکل مهاری هستند و لیست کامل شامل سایر قطعات و لوازم جانبی مورد نیاز می‌تواند بسته به نوع و طراحی دکل مهاری متفاوت باشد. انتخاب و استفاده صحیح از این متعلقات بسیار مهم است تا دکل مهاری به صورت استحکام و پایدار نصب شود و عملکرد مطلوبی داشته باشد.
