شبکه‌های ارتباطات رادیویی عمل ارسال یا دریافت جهت‌دار امواج رادیویی را با استفاده از دکل‌ها انجام می‌دهند. دکل‌های تولیدی، دارای انواع مختلفی هستند. مدل‌های مختلف دکل‌ها شامل انواع دکل مهاری، خودایستا، منوپل و برج نوری و غیره می‌باشند که هرکدام از این مدل‌ها انواع دیگری را نیز شامل می‌شوند. دکل‌ها جزئی از شبکه‌های ارتباطی هستند که باتوجه به گرایش این شبکه در ناحیه عملیاتی جغرافیایی مشترک مورد استفاده قرار می‌گیرند.
یکی از قابل استفاده‌ترین و پرطرفدارترین دکل‌ها، دکل منوپل «Monopole Tower» می‌باشد که تولید دکل منوپل دارای انواع مختلفی است و باتوجه به شرایط استفاده از آن هر کدام کارایی خاصی دارند. ما در گروه تولیدی صنعتی دکل بان خدمات بسیاری مانند؛ مشاوره، ساخت و تولید انواع دکل منوپل (زیرمجموعه دکل مخابراتی) و غیره را با بهترین کیفیت متریال و نصب مناسب ارائه می‌دهیم. شما می‌توانید از طریق همین صحفه، به آدرس اینترنتی «dakalban.ir» با تیم پشتیبانی ما در ارتباط باشید. در ادامه مطالب با ما همراه باشید تا با انواع دکل منوپل و مزایای استفاده از آن و.. بیشتر آشنا شوید.
تولید دکل منوپل
دکل دوربین نظارتی نوعی دکل تک پایه است که به دلیل مزایای متعددی از جمله اشغال فضای کم، نصب آسان و هزینه کم پیاده‌سازی، در کاربردهای مختلفی مورد استفاده قرار می‌گیرد.
مراحل تولید دکل منوپل:
طراحی:
نوع کاربری دکل و شرایط منطقه نصب مورد نظر بررسی می‌شود.
ارتفاع، تعداد و مکان دکل‌ها مشخص می‌شود.
مهندسان طراحی مفهومی دکل را انجام می‌دهند.
با استفاده از نرم افزار، طرح‌های مختلف برای دکل ارائه می‌شود.
پس از تایید طرح اولیه، مرحله طراحی مهندسی شروع می‌شود.
محاسبات فنی و تجزیه و تحلیل سازه‌ای دکل انجام می‌شود.
جزئیات فنی دکل از جمله جنس استفاده شده، ضخامت و ارتفاع دقیق دکل مشخص می‌شود.
تولید:
با توجه به طرح و مشخصات فنی، دکل‌ها در کارگاه تولید می‌شوند نیاز به فونداسیون دکل دوربین مداربسته است.
این شامل برش و خم کردن فلز، جوشکاری و پوشش دادن سطح فلز با روکش گالوانیزه گرم به منظور حفاظت از زنگ زدگی و خوردگی است.
نصب:
حفر زمین جهت اجرای فونداسیون یا استفاده از فونداسیون آماده
نصب پایه دکل
مونتاژ سکشن‌های دکل به یکدیگر

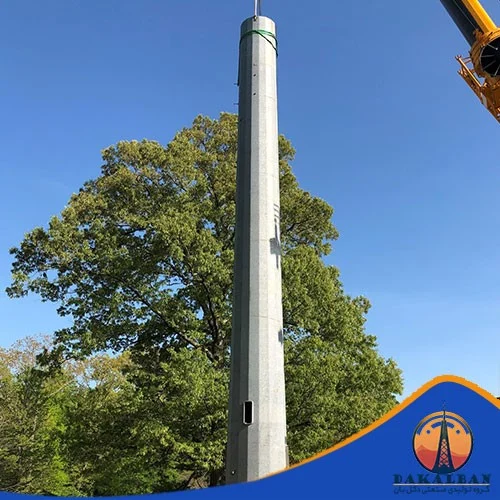

قرارگیری دکل منوپل در محل نصب با استفاده از جرثقیل بلند
انواع دکل منوپل:
دکل منوپل چندوجهی:
از ورق‌های فولادی با ضخامت‌های مختلف ساخته می‌شود.
به صورت چند وجهی (معمولاً 6، 8، 12 و 16 وجهی) طراحی و تولید می‌شود.
برای نصب تجهیزات مخابراتی، دوربین مداربسته، پرچم، روشنایی و غیره استفاده می‌شود.
دکل منوپل لوله ای:
از لوله‌های فولادی با قطرهای مختلف ساخته می‌شود.
برای نصب تجهیزات سبک‌تر مانند دوربین مداربسته، پرچم و روشنایی استفاده می‌شود.
دکل منوپل تلسکوپی:
از سکشن‌های تو در تو با قطرهای مختلف ساخته می‌شود.
قابلیت تنظیم ارتفاع را دارد.
برای نصب در مکان‌هایی که محدودیت فضای عمودی وجود دارد، مناسب است.
کاربردهای دکل منوپل:
نصب تجهیزات مخابراتی:
آنتن‌های BTS، رادیو، وایمکس و غیره
نصب دوربین مداربسته:
برای نظارت و امنیت
نصب پرچم:
در مکان‌های عمومی، میادین و غیره
نصب روشنایی:
در معابر، خیابان‌ها، پارک‌ها و غیره
پایه چراغ راهنمایی:
در تقاطع‌ها و خیابان‌ها
مزایای دکل منوپل:
اشغال فضای کم:
مناسب برای نصب در مکان‌های با فضای محدود
نصب آسان:
به دلیل ساختار ساده، نصب آن سریع و آسان است.
هزینه کم پیاده‌سازی:
به دلیل استفاده از مصالح کمتر و نصب آسان، هزینه آن نسبت به دکل‌های دیگر کمتر است.
مقاومت بالا:
در برابر باد و بارهای وارده مقاوم است.
قابلیت ارتقا:
می‌توان در صورت نیاز، ارتفاع آن را افزایش داد.
معایب دکل منوپل:
ظرفیت باربری محدود:
برای نصب تجهیزات سنگین مناسب نیست.
محدودیت ارتفاع:
به دلیل ساختار تک پایه، ارتفاع آن محدود است.
محدودیت در نصب در برخی مناطق:
به دلیل مسائل زیبایی‌شناسی، ممکن است در برخی مناطق مجوز نصب آن صادر نشود.
نکات مهم در انتخاب دکل منوپل:
نوع کاربری:
با توجه به نوع کاربری، باید نوع مناسب دکل منوپل انتخاب شود.
ارتفاع:
ارتفاع دکل باید با توجه به نوع تجهیزات و شرایط منطقه نصب انتخاب شود.
مقاومت:
دکل باید در برابر باد و بارهای وارده مقاوم باشد.
قیمت:
قیمت دکل‌های منوپل با توجه به نوع، ارتفاع و مقاومت آنها متفاوت است.
**برای کسب اطلاعات بیشتر در مورد تولید دکل منوپل و انتخاب نوع مناسب دکل برای نیاز خود،
تولید کننده دکل منوپل
یکی دیگر از انواع دکل های مخابراتی ،دکل مونوپل (Monopole Tower) یا دکل تک پایه است که کاربرد آن بیشتر برای فضا های محدود می باشد. این نوع از دکل که تنها یک پایه دارد ، به طور معمول اغلب جهت شبکه مخابراتی موبایل و سرویس های بی سیم محلی یا خصوصی مورد استفاده قرار می گیرد.
دکل‌های منوپل به صورت مستقل و بدون اتصال به زمین نصب می‌شوند و اصولا به صورت استوانه‌ای یا با چندین وجه ساخته می‌شوند. از نظر مقاومت این نوع از دکل فقط قادر به تحمل وزن های سبک هستند که باید این نکته را حتما مورد توجه قرار داد. در نمونه چندوجهی، هریک از وجه ها به دیگری جوش داده می شوند. محل قرار گرفتن دکل های منوپل معمولا روی سقف ساختمان ها و برج هایی با ارتفاع زیاد می باشد.
ویژگی دکل منوپل

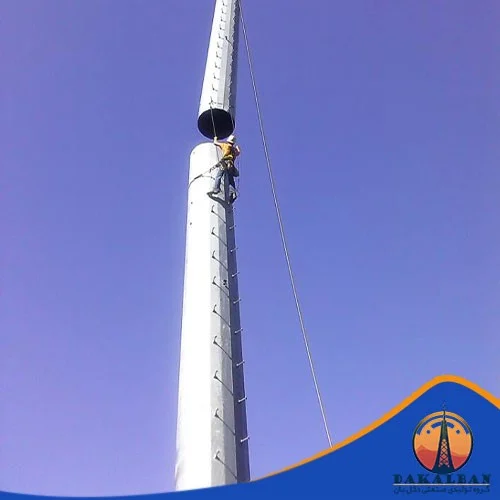

دکل منوپل تک پایه است و نحوه نصب آن ها به این شکل است که قسمت بالایی روی جایگاه پایینی سوار می شود. هر کدام از این قطعات که در زبان تخصصی سکشن نامیده می شود به طور معمول تا شش متر ارتفاع دارد.
از نظر مشخصه نصب، دکل منوپل یا به صورت تلسکوپی(فلنچی) و یا به شکل اتصالات پیچ و مهره روی هم قرار می گیرند.
برای دکل منوپل چند وجهی در ارتفاع 18 الی 36 متر که دارای استاندارد MCI است و همچنین به صورت تک پایه ای ساخته می شود.

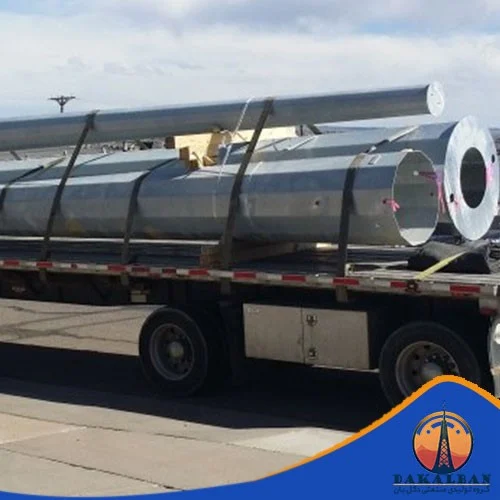

بدنه این نوع با سکشن های ۶ متری ( فلنچی ) با استفاده از ورق خم یا لوله اسپیرال ( مقطع دایره ) و همچنین با سطح مقطع ۱۲ وجهی طراحی و تولید می شود. ظرفیت باربری برای منوپل چند وجهی محدود و دارای موارد زیر می باشد:
- نردبان و حفاظ نردبان برای راحتی در بالا رفتن و ایمنی در کار
- استپ بولت برای راحتی در نصب آنتن و رادیو
دکل منوپل روشنایی
جهت روشنایی معابر، خیابان ها، پارک ها، استادیوم های ورزشی و … به کار می روند. طراحی پایه های روشنایی در هر منطقه بسته به نوع، مساحت و کاربری محیط و گاهی سلیقه شخصی، نوع پایه مشخص می گردد و راهکارهای خاص خود رادارد جهت جلوگیری از فرسودگی و زنگ زدگی، دکل ها دارای پوشش گالوانیزه گرم 90 میکرون هستند. از رنگ آمیزی اپوکسی نیز جهت زیباتر شدن و هماهنگی با محیط کاربری پایه روشنایی استفاده می شود که از انواع آن می توان: چند وجهی، لوله ای، فلنچی، اورلب را نام برد.
موارد کاربرد:
خیابان ها و بزرگراه ها
جاده های اصلی و فرعی
پارک های تفریحی و مجتمع های مسکونی و صنعتی
پارکینگ ها و مراکز خرید
پایه چراغ های روشنایی خیابانی بهترین راه حل برای روشنایی خیابان ها، بزرگراه ها، جاده ها، مسیرهای دسترسی و کلاً فضاهایی است که مختصاتی با عرض کم و طول زیاد دارند و در ۲ مدل لوله ای و چند وجهی تولید می شوند.
ستون اصلی پایه توسط صفحه آهنی مربع یا دایره شکلی به نام بیس پلیت و از طریق چند عدد انکر بولت به فونداسیون متصل می گردد .لچکی ها که شکلی شبیه مثلث دارند به محل اتصال ستون پایه چراغ با بیس پلیت، جوش شده و این اتصال را تقویت کنند.
